ДЛМЗ производит чугунные корпуса для редукторов, насосов, электродвигателей, задвижек, подшипниковых узлов и другого промышленного оборудования.
В нашем портфолио — десятки проектов для станкостроения, энергетики, нефтегазовой и горнодобывающей отраслей.
Вид изделий:
80+
Проектов реализовано
До 5000 кг
Масса отливки
От 10 дн
Мин. срок серии
IT10
Класс точности
Номенклатура изделий

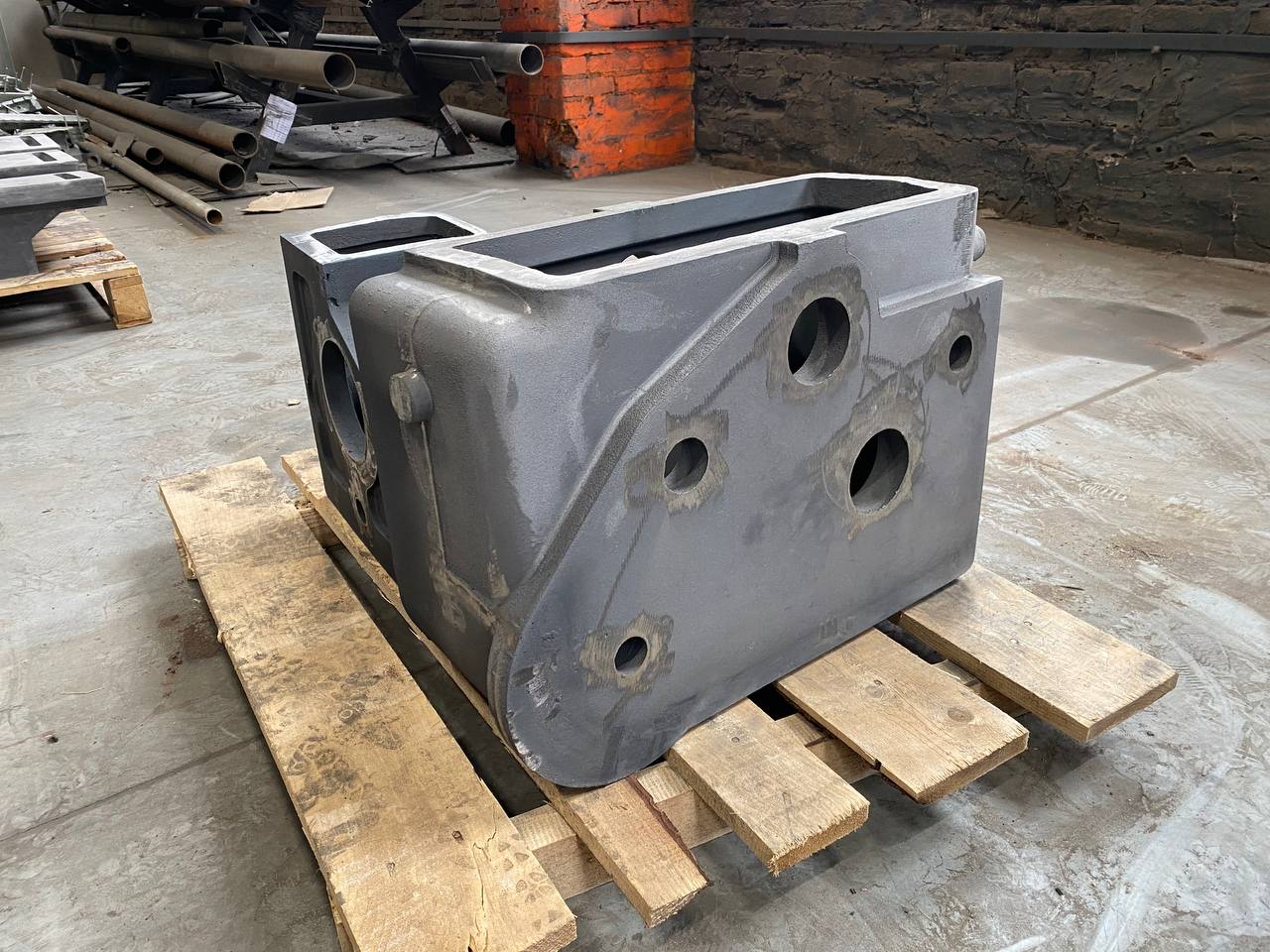

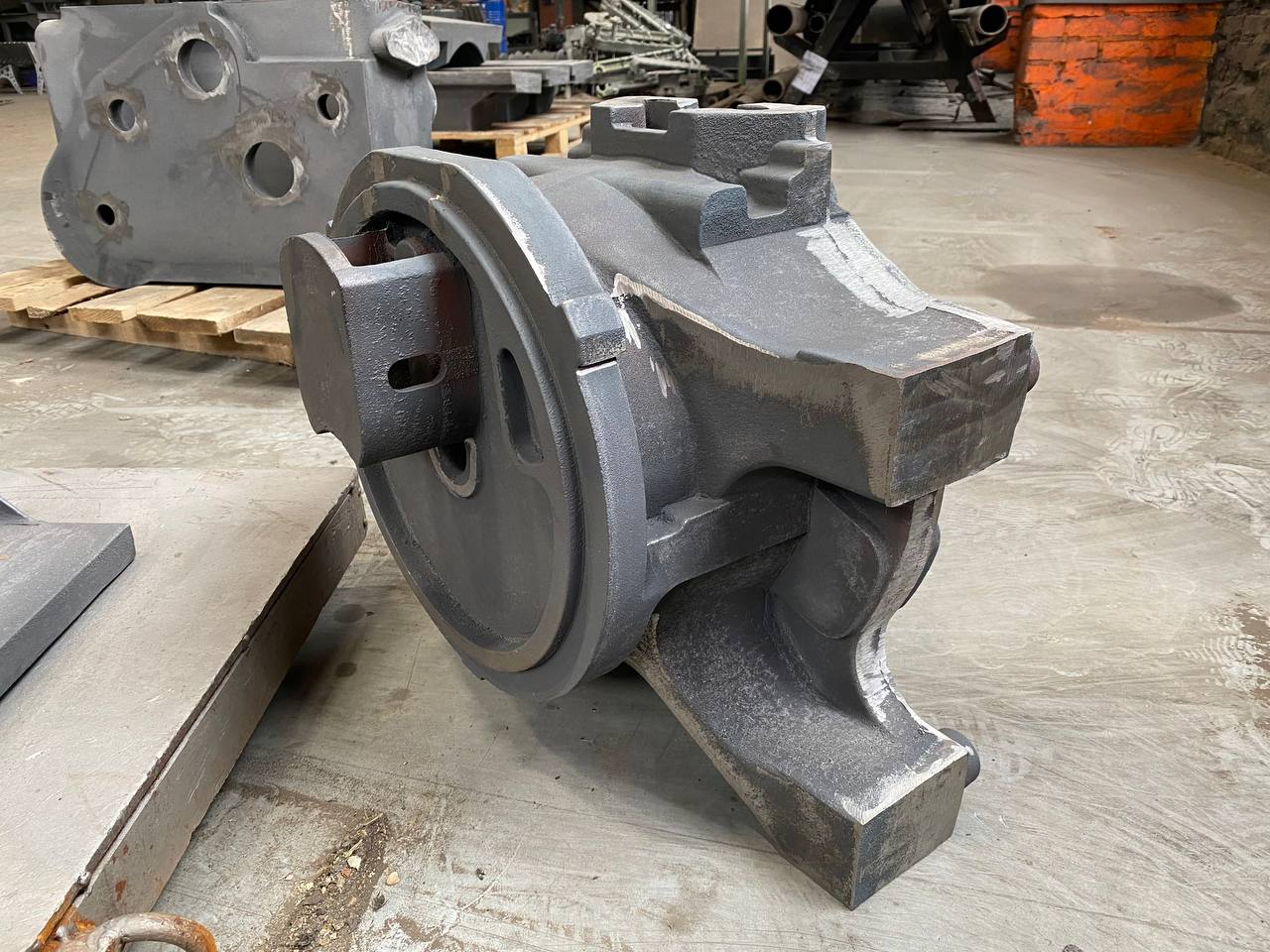

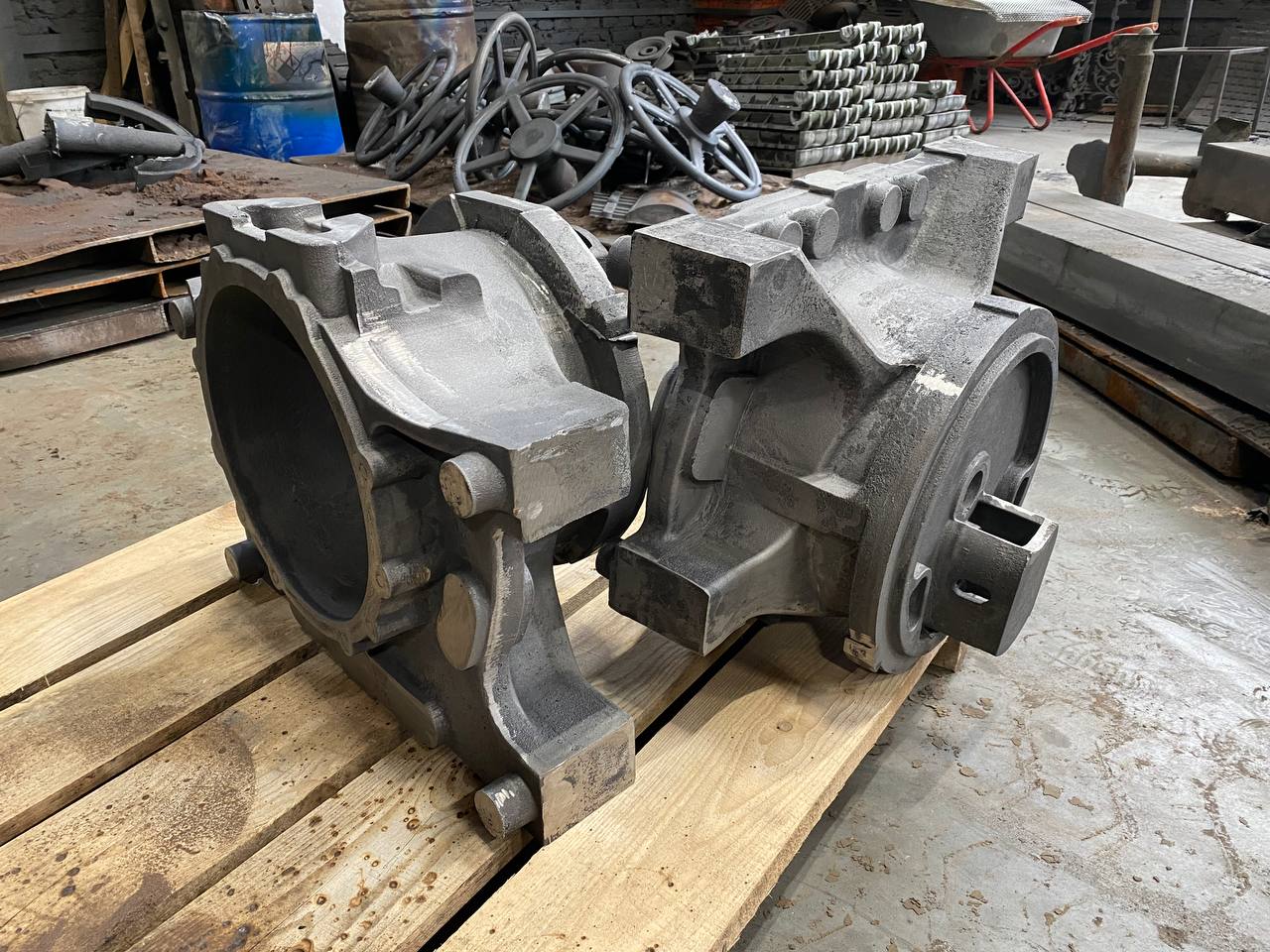

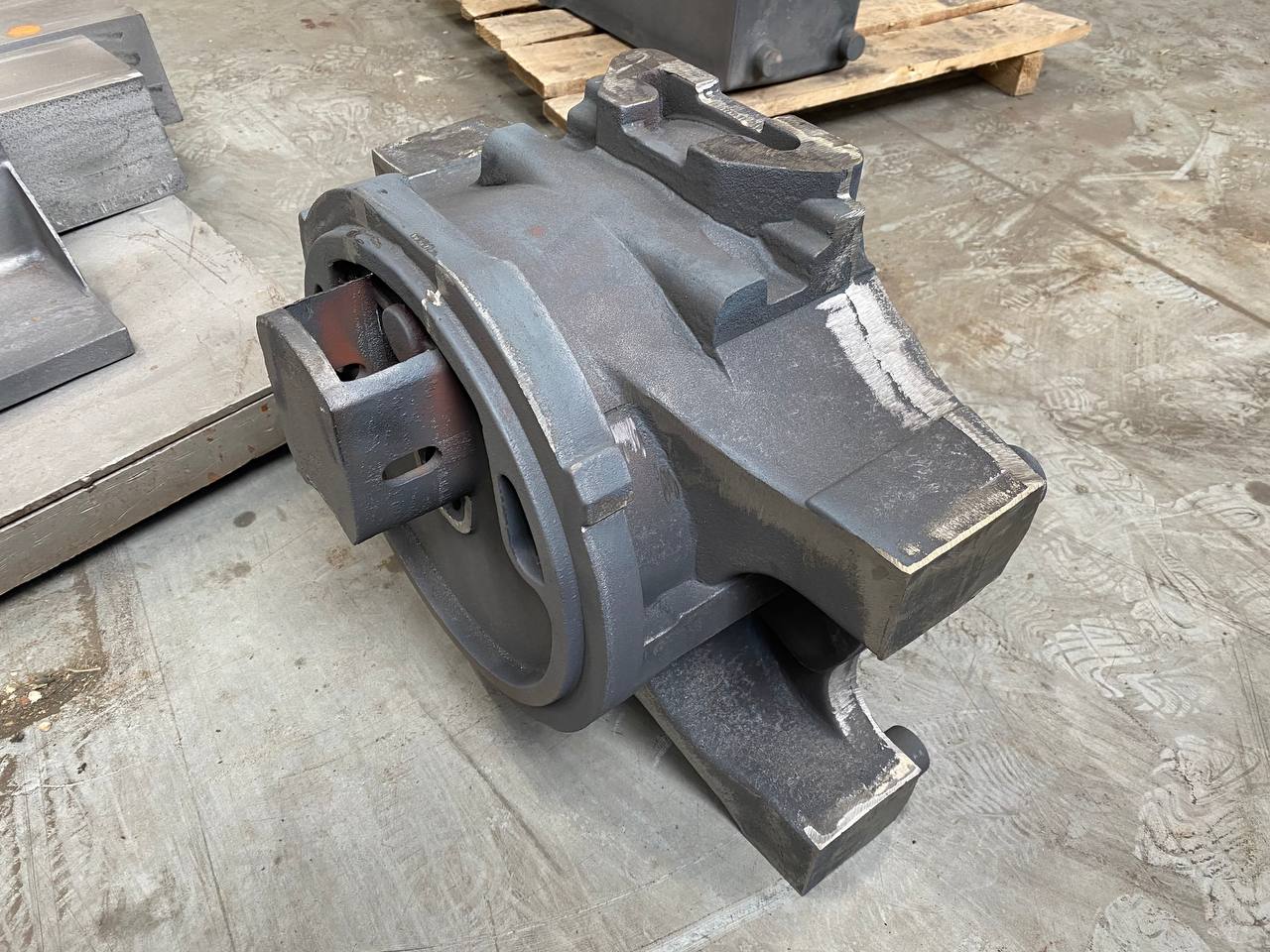

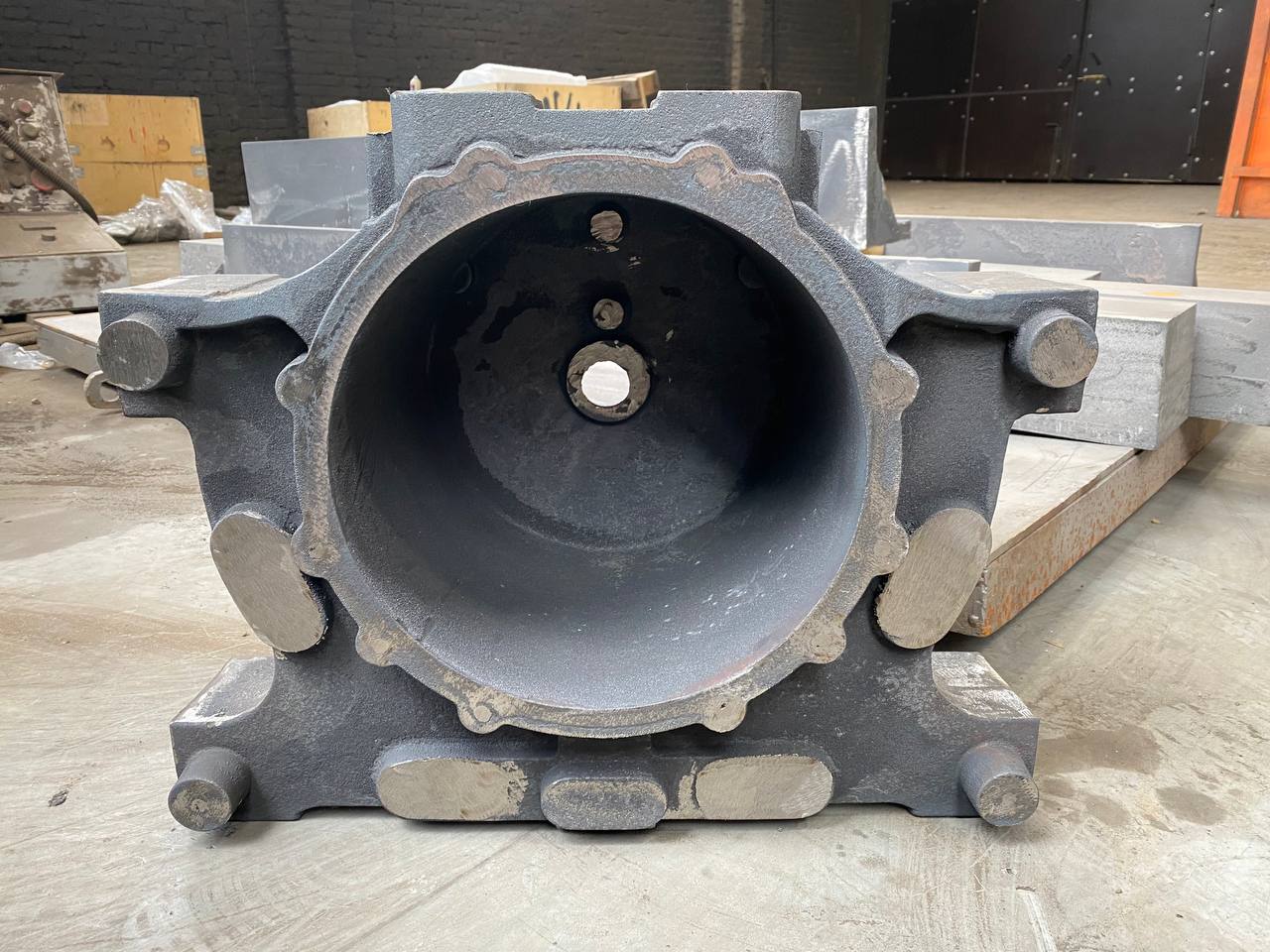

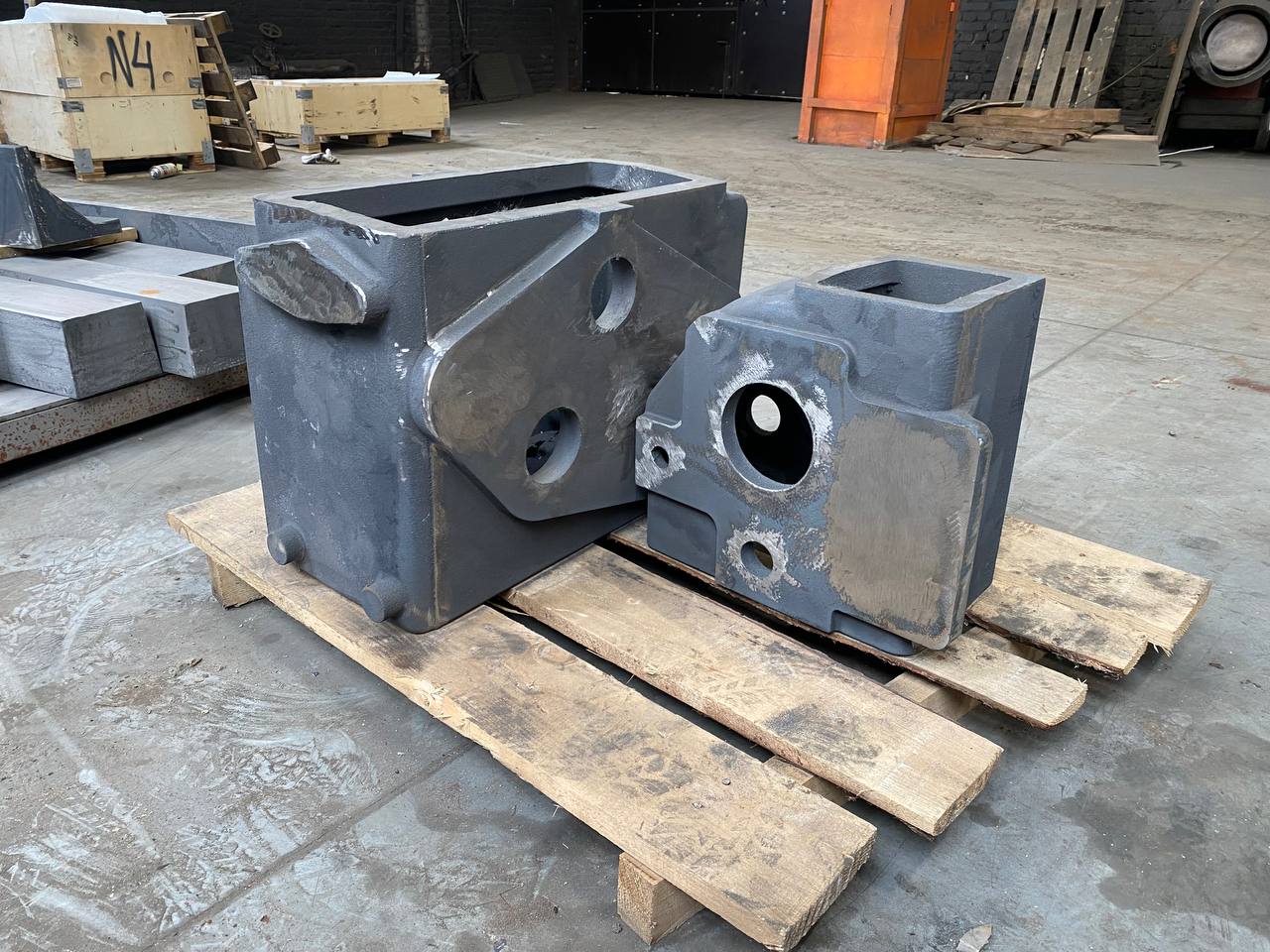

Корпуса для оборудования
- Корпуса редукторов и мультипликаторов
- Корпуса насосов и компрессоров
- Корпуса электродвигателей
- Корпуса подшипниковых узлов (стаканы)
Корпуса для арматуры и станков
- Корпуса задвижек и клапанов
- Корпуса шпиндельных бабок
- Корпуса суппортов
- Корпуса коробок подач
Возможности производства
Параметры изделий
- Вес: от 10 кг до 5 тонн
- Габариты: до 3500×2000×1500 мм
- Толщина стенок: от 8 мм
- Точность: до IT10–IT12
Материалы
- Серый чугун: СЧ15–СЧ25
- Высокопрочный чугун: ВЧ40–ВЧ60
- Легированные чугуны
- Конструкционные стали
Технологии
- Литье в песчано-глинистые формы
- Литье по моделям ХТС
- Термообработка (отжиг, закалка)
- Механическая обработка ЧПУ
Технические параметры
| Параметр | Значение/Диапазон |
|---|---|
| РАЗМЕРНЫЕ ХАРАКТЕРИСТИКИ | |
| Минимальный вес | от 10 кг |
| Максимальный вес | до 5000 кг |
| Максимальные габариты | 3500×2000×1500 мм |
| Минимальная толщина стенки | 8 мм |
| Класс размерной точности | IT10–IT14 (по ГОСТ 26645-85) |
| МАТЕРИАЛЫ | |
| Серый чугун | СЧ15, СЧ20, СЧ25, СЧ30, СЧ35 |
| Высокопрочный чугун | ВЧ40, ВЧ50, ВЧ60 |
| Стали | 20Л, 25Л, 35Л, 45Л |
| МЕХАНИЧЕСКИЕ СВОЙСТВА (для СЧ20) | |
| Предел прочности при растяжении | ≥200 МПа |
| Твёрдость по Бринеллю | НВ 170–241 |
| ПРОИЗВОДСТВЕННЫЕ СРОКИ | |
| Срок изготовления (мелкая серия) | от 7 рабочих дней |
| Срок изготовления (средняя серия) | 20–45 дней |
| Срок изготовления (новая оснастка) | +15–30 дней на модельный комплект |
